Eigenschappen
- M700-07400660A10100AB100
- NIDEC
- 66
- 30
- Frame 7
- 3X400V
- M700
Links & downloads

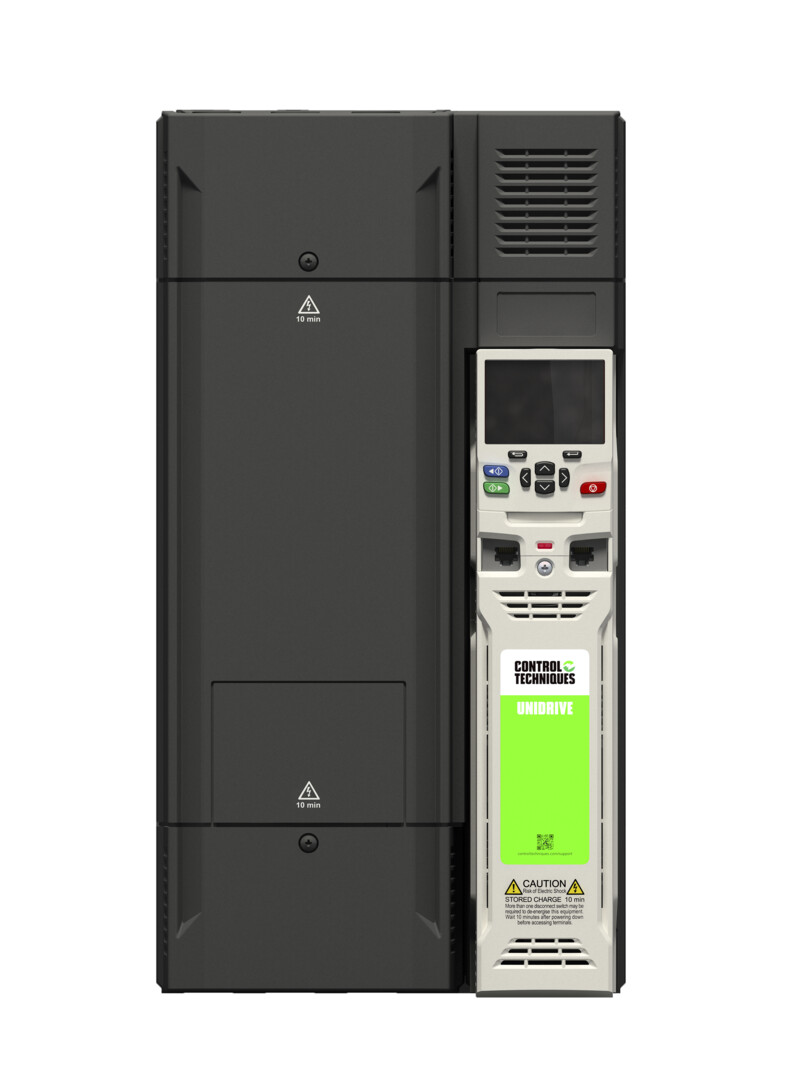

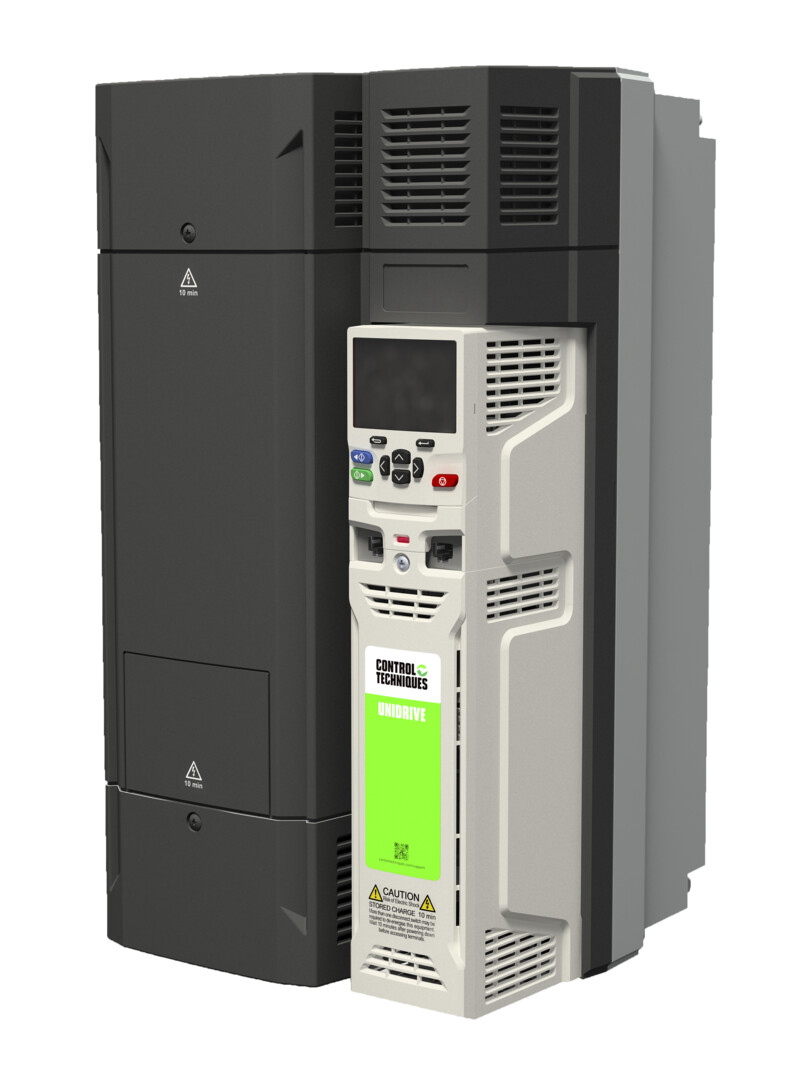

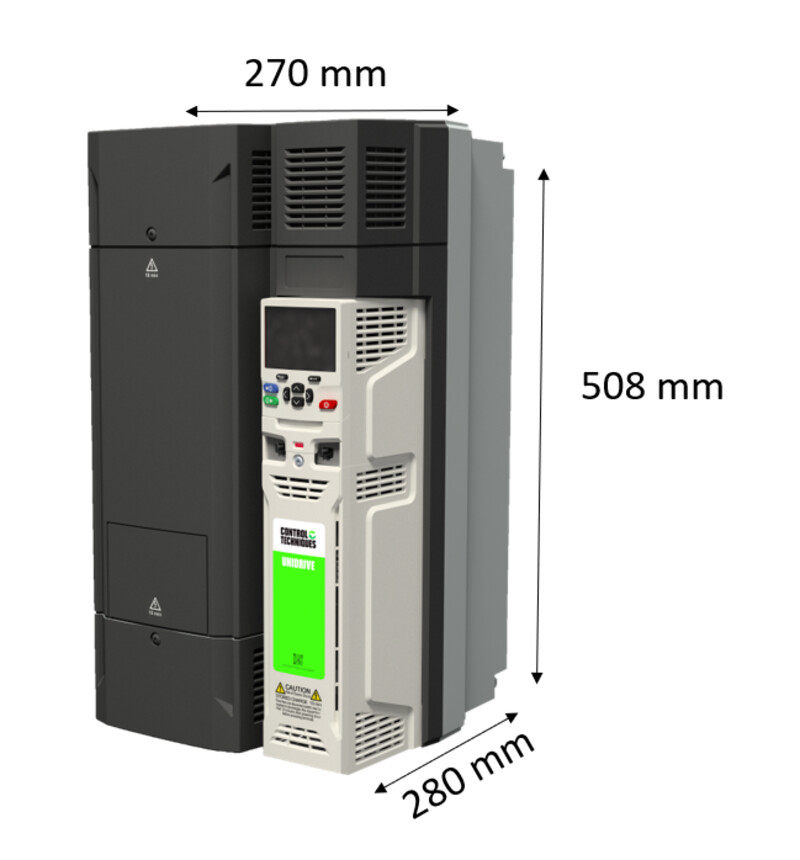

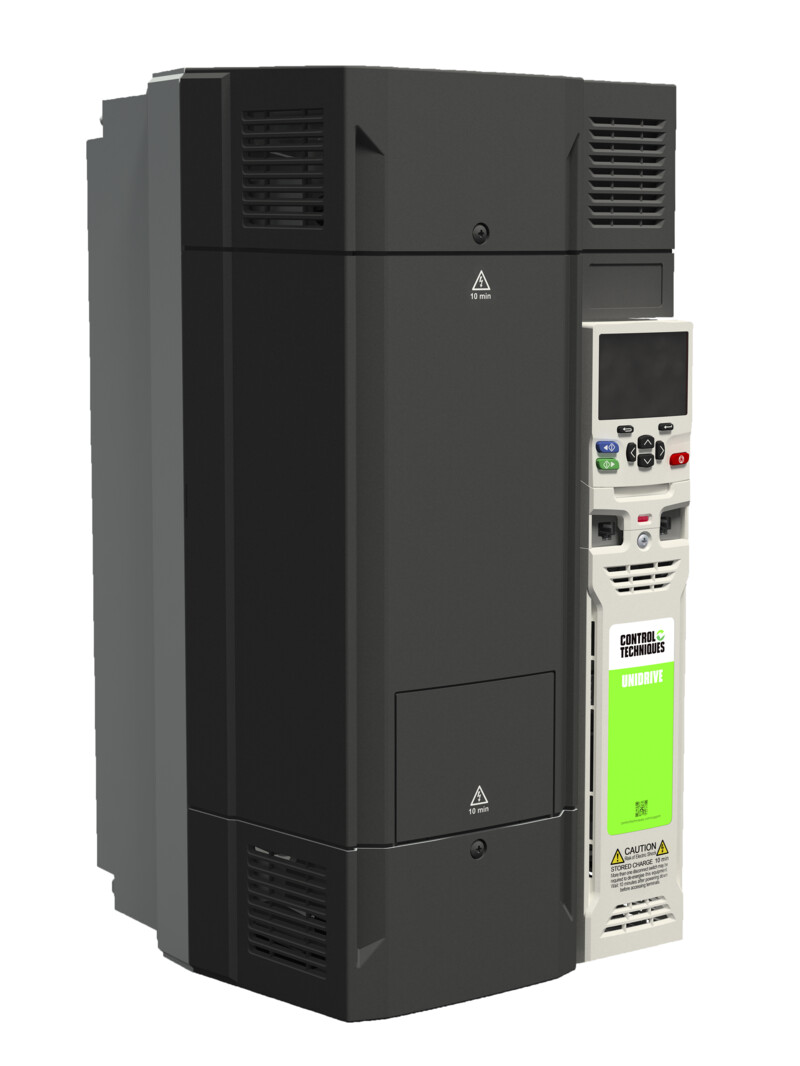

Unidrive M700 regelaar 380 - 480V - 30 / 37 kW - 66 / 79 A - Type (frame 7)
M700-07400660A10100AB100
Unidrive M700 regelaar 380 - 480V - 30 / 37 kW - 66 / 79 A - Type (frame 3)
Vervangingsoptie voor: Unidrive SP
Kenmerken:
· Uitgebreide systeemregelaar met Ethernet Multi·protocol onboard
· Geschikt voor hoog dynamische en nauwkeurige applicaties
· Stuurt inductiemotoren open of closed loop, servo· of lineairmotoren, of permanent magneetmotoren open of closed loop aan
· Ondersteunt vele type encoders en resolvers via de encoderpoort
· Configuratie als Active Front End mogelijk
Advanced Motion Controller:
· Real·time taken
· Cyclustijd van 250 µs
· Motion profile generator
· Elektronische versnellingsbak
· Geïnterpoleerde CAM
· Homingfuncties
· Hoge snelheid positie freeze
Overige kenmerken:
· Diverse veldbussen beschikbaar
· PLC onboard (CoDeSys), uitbreidbaar met applicatiemodules
· 3 SI·Optieslots
· Meertalig LCD tekstdisplay voor snel programmeren en diagnose stellen
· STO (Safe Torque Off) ingang
· Interne oscilloscoop voor diagnose en inregelen
· Opties voor opslaan en kopiëren van parameters en/of PLC programma's: SD·kaart, SmartCard
· 24 V backup onboard
Feedback ondersteuning:
· Kwadratuur incrementele encoder met of zonder markerpuls
· Frequency Direction incrementele encoder met of zonder markerpuls
· Forward Reverse incrementele encoder met of zonder markerpuls
· Kwadratuur incrementeel met U·V·W commutatiesignalen
· Frequency Direction incrementeel met U·V·W commutatiesignalen
· Forward Reverse met U·V·W commutatiesignalen
· SinCos incrementele encoder met of zonder markerpuls
· SinCos met Hiperface comms protocol voor absolute positie
· EnDat comms protocol
· SinCos met absoluut EnDat comms protocol
· Absoluut SSI met gray of binair code
· SinCos met SSI comms protocol
· SinCos met U·V·W commutatiesignalen
· BiSS comms protocol
· Resolver
· SinCos incrementele encoder met of zonder markerpuls met een absoluut SinCos kanaal
· Uitsluitend U·V·W commutatiesignalen t.b.v open loop permanentmagneet motoren
· SinCos met BiSS comms protocol
Multi·Protocol Ethernet:
· TCP/IP
· Modbus TCP/IP
· EtherNet/IP
· Profinet Real Time (Class 1 en conformance class A)
· RTMoE (Real Time Motion over Ethernet)
Vervangingsoptie voor: Unidrive SP
Kenmerken:
· Uitgebreide systeemregelaar met Ethernet Multi·protocol onboard
· Geschikt voor hoog dynamische en nauwkeurige applicaties
· Stuurt inductiemotoren open of closed loop, servo· of lineairmotoren, of permanent magneetmotoren open of closed loop aan
· Ondersteunt vele type encoders en resolvers via de encoderpoort
· Configuratie als Active Front End mogelijk
Advanced Motion Controller:
· Real·time taken
· Cyclustijd van 250 µs
· Motion profile generator
· Elektronische versnellingsbak
· Geïnterpoleerde CAM
· Homingfuncties
· Hoge snelheid positie freeze
Overige kenmerken:
· Diverse veldbussen beschikbaar
· PLC onboard (CoDeSys), uitbreidbaar met applicatiemodules
· 3 SI·Optieslots
· Meertalig LCD tekstdisplay voor snel programmeren en diagnose stellen
· STO (Safe Torque Off) ingang
· Interne oscilloscoop voor diagnose en inregelen
· Opties voor opslaan en kopiëren van parameters en/of PLC programma's: SD·kaart, SmartCard
· 24 V backup onboard
Feedback ondersteuning:
· Kwadratuur incrementele encoder met of zonder markerpuls
· Frequency Direction incrementele encoder met of zonder markerpuls
· Forward Reverse incrementele encoder met of zonder markerpuls
· Kwadratuur incrementeel met U·V·W commutatiesignalen
· Frequency Direction incrementeel met U·V·W commutatiesignalen
· Forward Reverse met U·V·W commutatiesignalen
· SinCos incrementele encoder met of zonder markerpuls
· SinCos met Hiperface comms protocol voor absolute positie
· EnDat comms protocol
· SinCos met absoluut EnDat comms protocol
· Absoluut SSI met gray of binair code
· SinCos met SSI comms protocol
· SinCos met U·V·W commutatiesignalen
· BiSS comms protocol
· Resolver
· SinCos incrementele encoder met of zonder markerpuls met een absoluut SinCos kanaal
· Uitsluitend U·V·W commutatiesignalen t.b.v open loop permanentmagneet motoren
· SinCos met BiSS comms protocol
Multi·Protocol Ethernet:
· TCP/IP
· Modbus TCP/IP
· EtherNet/IP
· Profinet Real Time (Class 1 en conformance class A)
· RTMoE (Real Time Motion over Ethernet)
