Eigenschaften
- M700-03400031A10100AB100
- NIDEC
- 3.1
- 1.1
- Frame 3
- 3X400V
- M700
Links & downloads

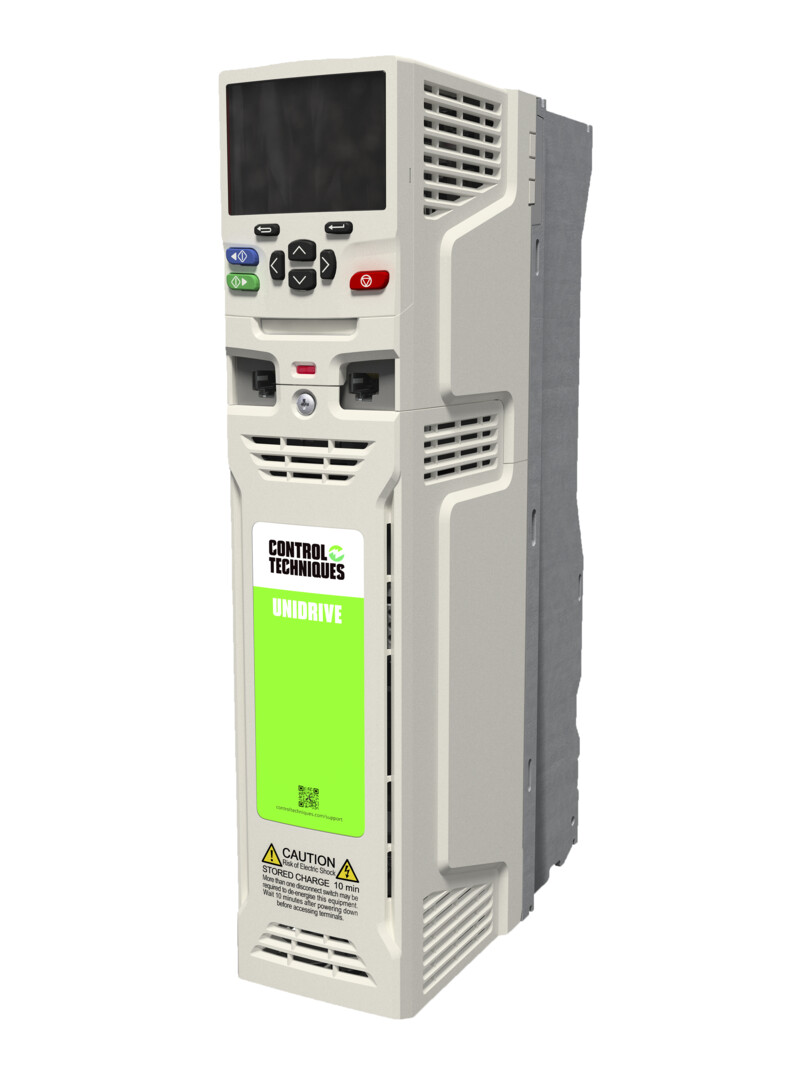

Unidrive M700 Regler 380 - 480V - 1,1 / 1,5 kW - 3,1 / 4,5 A - Typ (Rahmen 3)
M700-03400031A10100AB100
Unidrive M700 Regler 380 - 480V - 1,1 / 1,5 kW - 3,1 / 4,5 A - Typ (Rahmen 3)
Ersatzoption für: Unidrive SP
Eigenschaften:
· Umfassender Systemregler mit integriertem Ethernet-Multi-Protokoll
· Geeignet für hochdynamische und präzise Anwendungen
· Steuert Induktionsmotoren im offenen oder geschlossenen Regelkreis, Servo- oder Linearmotoren sowie Permanentmagnetmotoren im offenen oder geschlossenen Regelkreis an
· Unterstützt verschiedene Arten von Encodern und Resolvern über den Encoder-Port
· Konfiguration als Active Front End möglich
Fortgeschrittener Bewegungsregler:
· Echtzeit-Aufgaben
· Zykluszeit von 250 µs
· Bewegungsprofilgenerator
· Elektronisches Getriebe
· Interpolierte CAM
· Homing-Funktionen
· Positionsfixierung mit hoher Geschwindigkeit
Weitere Merkmale:
· Verschiedene Feldbusse verfügbar
· Integrierte PLC (CoDeSys), erweiterbar mit Applikationsmodulen
· 3 SI-Optionsslots
· Mehrsprachiges LCD-Textdisplay für schnelle Programmierung und Diagnose
· STO (Safe Torque Off) Eingang
· Internes Oszilloskop für Diagnose und Abstimmung
· Optionen zum Speichern und Kopieren von Parametern und/oder PLC-Programmen: SD-Karte, SmartCard
· Integrierte 24-V-Notstromversorgung
Feedback-Unterstützung:
· Quadratur-Inkrementalgeber mit oder ohne Markierungsimpuls
· Frequenzrichtungs-Inkrementalgeber mit oder ohne Markierungsimpuls
· Vorwärts-Rückwärts-Inkrementalgeber mit oder ohne Markierungsimpuls
· Quadratur-Inkrementalgeber mit U-V-W-Kommutierungssignalen
· Frequenzrichtungs-Inkrementalgeber mit U-V-W-Kommutierungssignalen
· Vorwärts-Rückwärts-Inkrementalgeber mit U-V-W-Kommutierungssignalen
· SinCos-Inkrementalgeber mit oder ohne Markierungsimpuls
· SinCos mit Hiperface-Kommunikationsprotokoll für absolute Position
· EnDat-Kommunikationsprotokoll
· SinCos mit absolutem EnDat-Kommunikationsprotokoll
· Absolutes SSI mit Grau- oder Binärcode
· SinCos mit SSI-Kommunikationsprotokoll
· SinCos mit U-V-W-Kommutierungssignalen
· BiSS-Kommunikationsprotokoll
· Resolver
· SinCos-Inkrementalgeber mit oder ohne Markierungsimpuls mit einem absoluten SinCos-Kanal
· Ausschließlich U-V-W-Kommutierungssignale für offene Permanentmagnetmotoren
· SinCos mit BiSS-Kommunikationsprotokoll
Multi-Protokoll-Ethernet:
· TCP/IP
· Modbus TCP/IP
· EtherNet/IP
· Profinet Echtzeit (Klasse 1 und Konformitätsklasse A)
· RTMoE (Echtzeitbewegung über Ethernet)
Ersatzoption für: Unidrive SP
Eigenschaften:
· Umfassender Systemregler mit integriertem Ethernet-Multi-Protokoll
· Geeignet für hochdynamische und präzise Anwendungen
· Steuert Induktionsmotoren im offenen oder geschlossenen Regelkreis, Servo- oder Linearmotoren sowie Permanentmagnetmotoren im offenen oder geschlossenen Regelkreis an
· Unterstützt verschiedene Arten von Encodern und Resolvern über den Encoder-Port
· Konfiguration als Active Front End möglich
Fortgeschrittener Bewegungsregler:
· Echtzeit-Aufgaben
· Zykluszeit von 250 µs
· Bewegungsprofilgenerator
· Elektronisches Getriebe
· Interpolierte CAM
· Homing-Funktionen
· Positionsfixierung mit hoher Geschwindigkeit
Weitere Merkmale:
· Verschiedene Feldbusse verfügbar
· Integrierte PLC (CoDeSys), erweiterbar mit Applikationsmodulen
· 3 SI-Optionsslots
· Mehrsprachiges LCD-Textdisplay für schnelle Programmierung und Diagnose
· STO (Safe Torque Off) Eingang
· Internes Oszilloskop für Diagnose und Abstimmung
· Optionen zum Speichern und Kopieren von Parametern und/oder PLC-Programmen: SD-Karte, SmartCard
· Integrierte 24-V-Notstromversorgung
Feedback-Unterstützung:
· Quadratur-Inkrementalgeber mit oder ohne Markierungsimpuls
· Frequenzrichtungs-Inkrementalgeber mit oder ohne Markierungsimpuls
· Vorwärts-Rückwärts-Inkrementalgeber mit oder ohne Markierungsimpuls
· Quadratur-Inkrementalgeber mit U-V-W-Kommutierungssignalen
· Frequenzrichtungs-Inkrementalgeber mit U-V-W-Kommutierungssignalen
· Vorwärts-Rückwärts-Inkrementalgeber mit U-V-W-Kommutierungssignalen
· SinCos-Inkrementalgeber mit oder ohne Markierungsimpuls
· SinCos mit Hiperface-Kommunikationsprotokoll für absolute Position
· EnDat-Kommunikationsprotokoll
· SinCos mit absolutem EnDat-Kommunikationsprotokoll
· Absolutes SSI mit Grau- oder Binärcode
· SinCos mit SSI-Kommunikationsprotokoll
· SinCos mit U-V-W-Kommutierungssignalen
· BiSS-Kommunikationsprotokoll
· Resolver
· SinCos-Inkrementalgeber mit oder ohne Markierungsimpuls mit einem absoluten SinCos-Kanal
· Ausschließlich U-V-W-Kommutierungssignale für offene Permanentmagnetmotoren
· SinCos mit BiSS-Kommunikationsprotokoll
Multi-Protokoll-Ethernet:
· TCP/IP
· Modbus TCP/IP
· EtherNet/IP
· Profinet Echtzeit (Klasse 1 und Konformitätsklasse A)
· RTMoE (Echtzeitbewegung über Ethernet)
